モバイル監視システム

大型車両監視システム

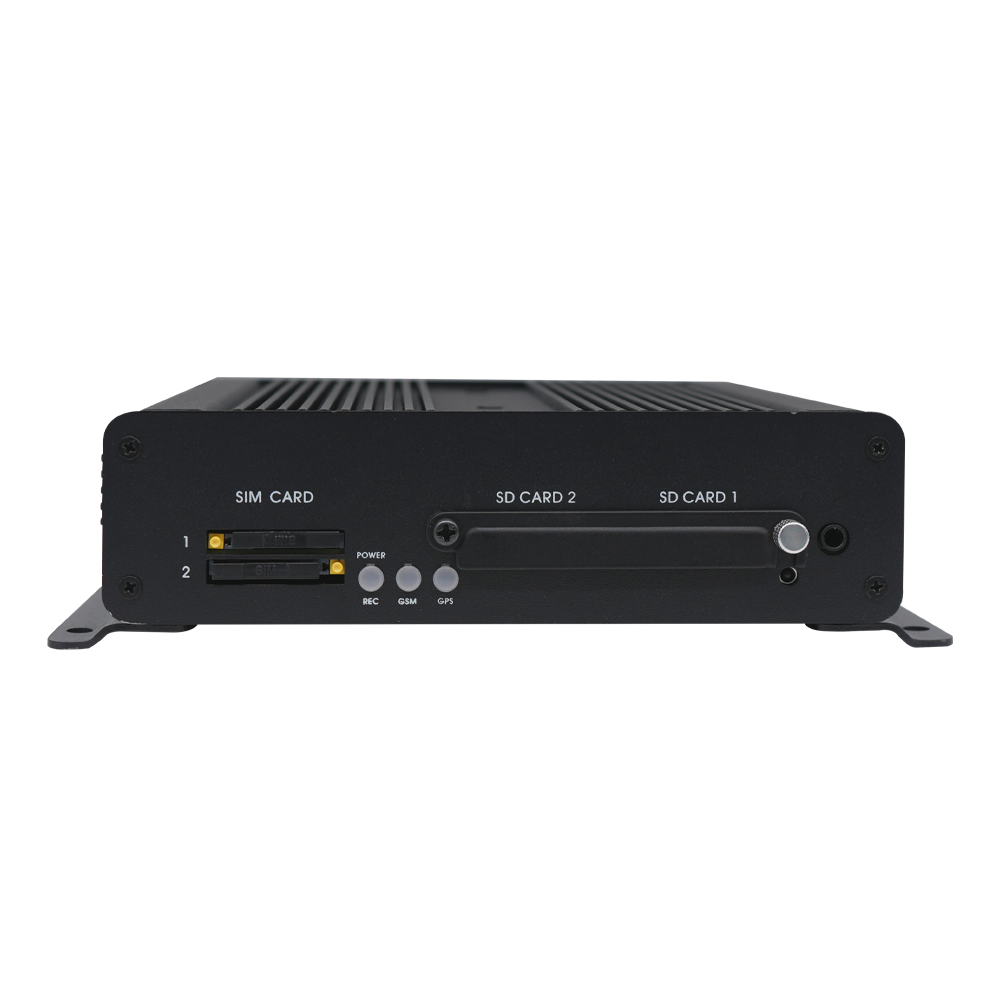

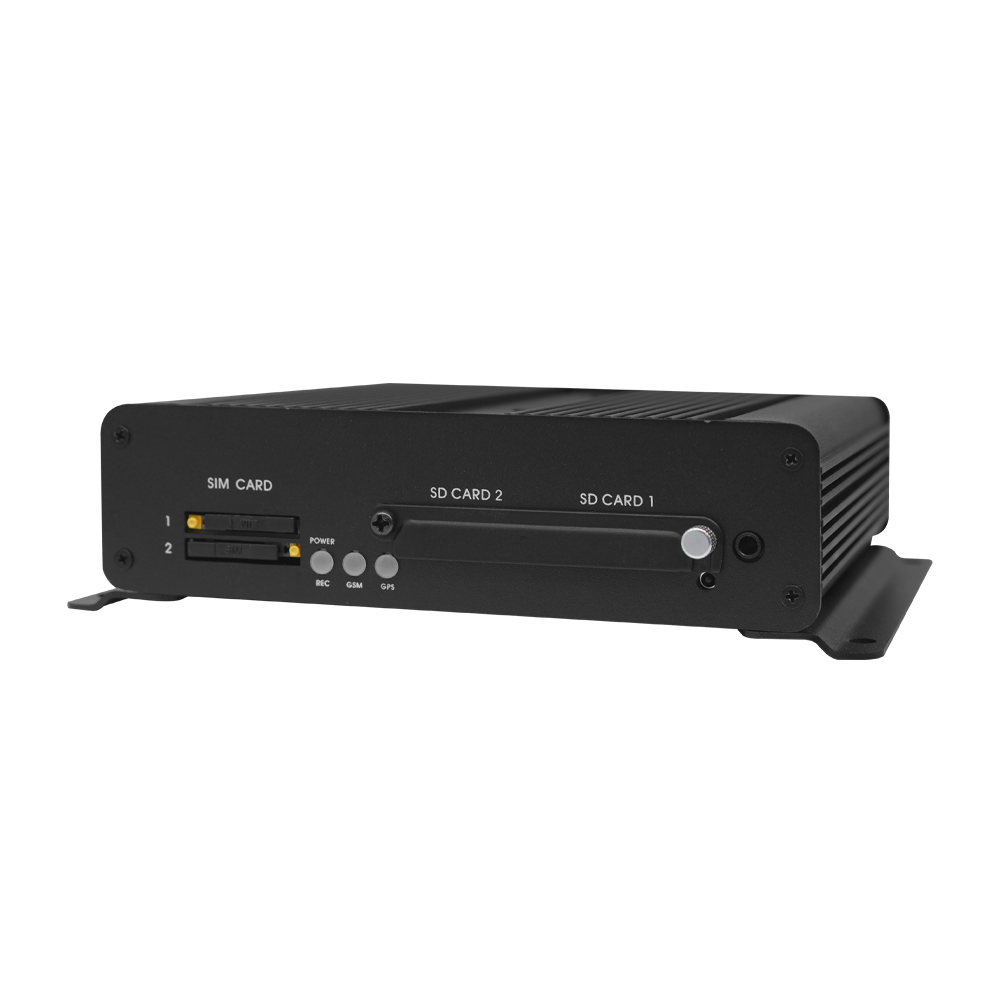

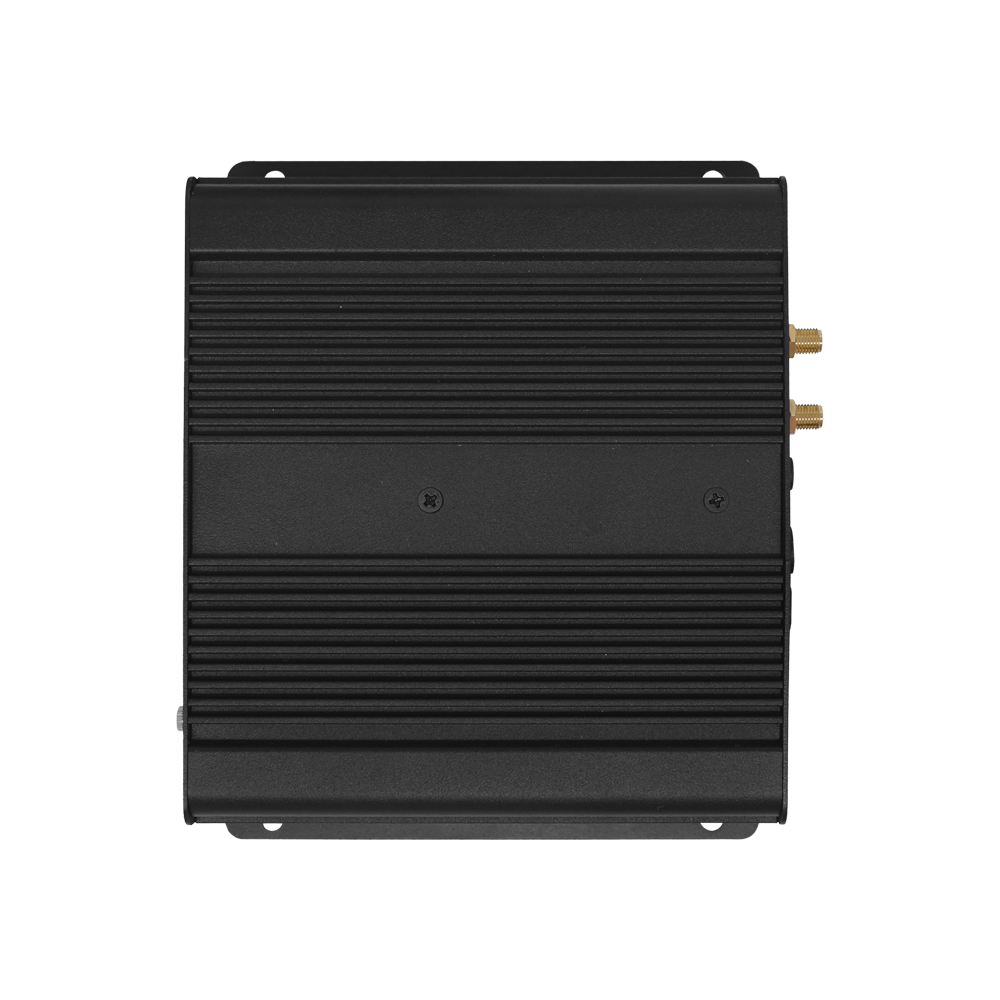

VVN-MDE83B

8CH / WIFI / H.265 / SDカード / AI

  • H.265

  • Alarm

  • Battery Built-in

  • TVout

  • GPS

  • SD

  • G-Mouse

  • Linux系統

  • ARM MCU

  • DMS

  • ADAS

  • WiFi

  • BSD

  • 4G

  • G+Gyro Sensor

  • Bluetooth

  • DC 8-60V

  • AEC

カタログのダウンロード

製品の特徴

  • DC 8V～60Vの広範囲入力電圧に対応し、一般乗用車、バス、建設車両、EVなど幅広い車両に適用可能です。
  • 2200mAhのリチウム電池を内蔵し、省電力モード時の消費電流は5mA/Hrです。
    外部電源がオフになると自動的に省電力モードへ切り替わり、長時間の監視を実現します。GPIO、内蔵/外部バッテリーの低電圧検知、6軸センサー（G+Gyro）による動作検知、およびRTCによる定期Wake-up機能により、周囲の状態を継続的に監視します。
  • GPSトラッカー専用のARM MCUを内蔵し、お客様のGPSトラッカー機能との統合に対応します。
  • MCUを内蔵し、GPS測位情報に基づいてSIMカードを自動的に切り替えることで、国境を越えた移動時にも対応します。
  • RS-232×2に対応し、RFID Readerと Touch Moduleなどのシリアル通信機器との接続が可能です。
  • One Wire通信インターフェースに対応し、1本のケーブルで電源供給と通信を同時に実現します。車内センサーの状態情報を取得でき、最大128台のセンサー接続に対応します。温度センサ、i-Button、RFIDリーダーなど、各種センサーとの接続が可能です。
  • 2種類のGPSデータ取得方式に対応し、内蔵バッテリーのみでも動作可能です。GPSトラッカーに求められる要件に対応します。
    a.4Gモジュールに搭載されたGPS＋GLONASSおよびA-GPS機能を活用し、高速かつ高精度な測位情報の取得を実現します。
    b.外部GPSモジュール（G-Mouse）の接続に対応し、対応するG-Mouseを使用することで、
    北斗衛星など衛星測位システムによる測位機能を実現します。
  • CAN Bus 2.0A/BインターフェースX2搭載し、車内CAN Bus機器との統合に対応します。
    ECU情報の取得とMobileyeなどの車載システムとの連携を同時に実現できます。
  • 外部I/Oを最大12点搭載し、最大DC 60Vの入力電圧に対応します。さまざまな用途やお客様の要求に応じたシステム構成が可能です。
  • Gセンサー（加速度センサー）およびジャイロセンサーを搭載し、ドライバーの運転挙動を分析できます。
  • 車速信号、エンジン回転数信号、および燃料残量のA/D変換入力に対応しています。
  • デュアルSDカードに対応し、GPSトラッカー情報と映像データをそれぞれ保存できます。
  • Wi-Fi USBドングル（オプション）またはオンボードRJ45 Ethernetポートを介して、4Gモジュールのネットワークを利用したテザリングに対応します。
  • SoCに0.75TOPSのAIアクセラレータを搭載し、ADAS、DMS、BSDなどのAI機能に対応します。
  • Fleet Serverと連携し、Chrome、Firefox、EdgeなどのWebブラウザからリアルタイム監視および遠隔録画に対応します。
  • AEC機能を内蔵し、双方向通話時のエコーを低減します。ディスパッチセンター側では、ドライバーの音声をよりクリアに聞き取ることができます。
オペレーティングシステム SOC（Cortex A53 デュアルコーア）+ ARM Cortex M4
映像圧縮形式 H.265 @ Level 5.0 レベル
オペレーティングシステム 組み込みLinus+ARM　リアルタイムOS(RTOS)
録画解像度 1080P / 720P / 960H
インジケーター
  • 録画/電源（赤）
  • インターネット接続（緑）
  • GPS(青）
ブザー 対応
センサー 六軸センサー内蔵、動作検知対応（Gセンサー機能搭載）
保存装置 SD カードスロットｘ2(クラス10以上必要）
通信機能 4G Cat.4 + AGPS（Mini-PCIe 4G モジュール）
アンテナ：外接式（SMAx2）
GPS GPS/GLONASS/A-GPS対応、4Gモジュールに整合
アンテナ：外接式（SMAx1）
映像入力/出力 外接式 G-Mouse
入力：総計1080ｐ 120入力対応、8ｃｈカメラ適用（Micro-Din）
出力：CVBS x1（Micro-Din）とVGA x1
電源出力：12V/750ｍAリセッタブルヒューズ含み、
Micro-Dinデバイス給電
I/O（標準） アナログ入力ｘ2
電圧範囲：0‒5V（例：燃料流量検出）
解像度：12ビット
デジタル入力（最大60V)：最大15ｃｈ
イグニッション高電位起動（ACC)X1
RPMｘ1、速度ｘ1、プラス/マイナストリガーｘ12
デジタル出力（最大50V)最大2ｃｈ
USB 0.5Aｘ1、USB
映像音声入力/出力 マイク、スビーカー対応（4Ω/2W）（AEC内蔵）
通信インターフェイス CAN BUSx2：CAN1はJ1939に対応、CAN2は各種アプリケーションに対応
RS232（2線）x2
デュアルSIMカードスロット（MCUによる切替可能）：
外付け（フルサイズ、1.8V対応）
eSIM対応（オプション）
RJ45 10/100
One Wire通信インターフェースｘ1（例えば温度センサ、i-Button、最大128台のセンサー接続に対応します）
USBポート USB-W-iFiワイヤレスネットワークモジュール（オプション）
Wi-Fi対応（APモード）、802.11b/g/n
応用：Wi-Fi接続
USB Bluetoothモジュール（オプション）
バージョン対応：V4.x
応用：設備設定とFW更新
ユーザーインターフェイス 赤外線IR内蔵
外接赤外線（Phone Jack）
動作モード SOC+MCUデュアルモード運行：
GPSトラクター+ダッシュカン（DVR)機能
MCUシングルモード運行：GPSトラクター（待機モード、省エネ）
バッテリー容量 リチウムイオン電池：3.7V/2200mA（充電器内蔵）
運行消費電力 入力電圧8‒60 VDC/6W（12V/0.6A）、カメラおよびモニターの消費電力は含みません。
（入力電圧が60 Vを超えると保護機能が作動します。最大入力電圧：65 V)
Max. 12V @ 1.35A.
待機電力 10mA@ >12.6V

掲 載した 製 品 仕 様 は 予 告 無く変 更 する 場 合 が あります。
